揚州拓普電氣科技有限公司專業提供的GIS局部放電在線監測系統_HN-GD9904_監測原理
一、產品概述
GIS設備的運行電壓高，內空間極為有限，絕緣裕度相對較小，導致GIS設備的工作場強很高。GIS設備內部故障以絕緣故障為多。局部放電在線監測是目前業內*的GIS狀態監測方法。
二、監測原理

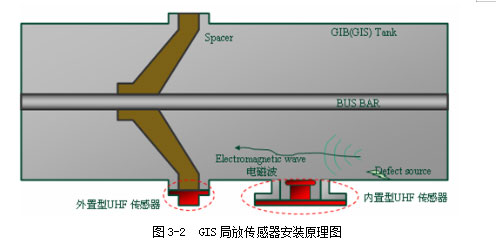

典型 GIS 設備局部放電信號的頻譜可從低頻到數百MHz甚至1GHz 以上。GIS 設備的金屬同軸結構是一個良好的波導，超高頻（UHF）放電信號能夠在GIS中有效地傳播。UHF信號在經過絕緣子時，可以通過絕緣子露出金屬法蘭的部位到達GIS外部，因此可以在盆式絕緣子外部，采用超高頻傳感器對GIS內部的UHF局放信號進行監測。
三、系統介紹
系統由后臺監測主機、超高頻局部放電傳感器、通訊控制器、通訊電纜等組成，傳感器采用分布式結構，現場布線簡單，后期可方便增加傳感器，施工方便。

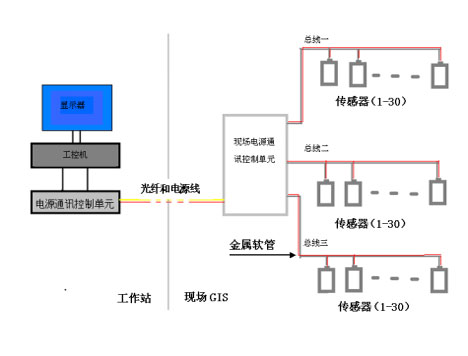

系統結構圖
超高頻UHF傳感器安裝在GIS盆式絕緣子的環氧樹脂層外，測量局部放電產生的電磁波信號，該傳感器可帶電安裝。
四、功能特點
1.實時監測
局部放電故障固定式檢測
實時監測電纜的局部放電活動
局部放電事件記錄及回放，局部放電歷史發展趨勢統計
局部放電數據庫集中式管理及遠程傳輸
可進行局部放電故障源定位
2.統計分析
局部放電事件記錄
局部放電歷史發展趨勢統計
判斷放電嚴重程度
保存及回放相關數據
3.多種提示條件
現場聲光、頁面等多種上報
向上一級管理設備發出報警信號
監控系統顯示報警信息
后臺監控系統發報警信息
4.抗力
電磁兼容性強
對干擾信號進行分離
噪聲抑制措施
5.放電源定位功能
以傳感器為中心的局部放電源定位功能
五、技術指標
供電電源：AC 180~250V
工作頻帶：300～1500MHz
測量范圍： 0～60 dBmV
測量誤差：±1dBmV
分辨率： 1dB
安裝位置：盆式絕緣子
傳感器類型：外置天線
數據總線：485
信息整理：GIS局部放電在線監測系統供應商揚州拓普電氣科技有限公司
