一、產品概述
揚州拓普電氣科技有限公司專業提供的開關柜局部放電監測系統采用地電波檢測技術、高靈敏度超聲波傳感器、信號現場處理等技術設計而成。可以對高壓開關柜進行實時在線監測和分析，提前預警，避免造成重大事故。
二、監測原理

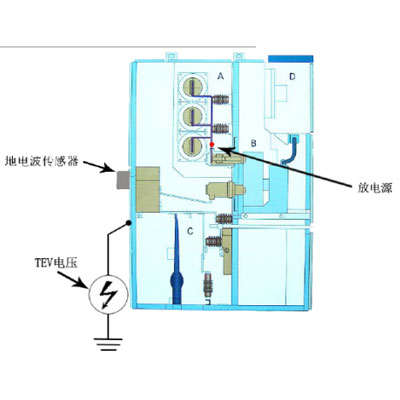

開關柜內部發生局部放電時，高壓帶電導體對接地金屬殼之間有少量的電容性放電電量。電壓脈沖通過柜體的不連續絕緣處傳播到大地，同時在開關柜的金屬箱體上產生一個暫態對滴電壓，可通過暫態波低電壓傳感器檢測到放電信號。
三、系統介紹

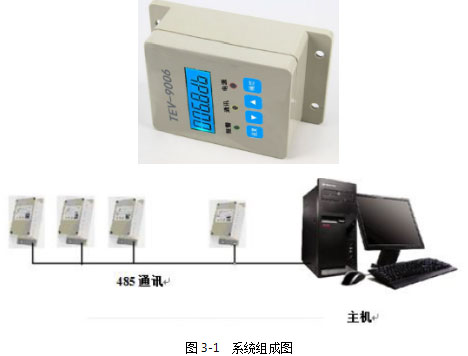

系統由后臺監測主機、智能TEV 傳感器通訊線纜等組成，所有組件固定安裝于開關柜金屬柜體外。
后臺軟件具有對局部放電信號的在線數據接收、處理及存貯、局部放電的歷史趨勢圖
顯示及報警、歷史數據查詢、動態趨勢圖等功能。
四、功能特點
1、高靈敏度傳感器
將開關柜壁放電信號耦合到傳感器上
內部含有高速AD轉換電路
數字信號處理、自適應濾波等干擾信號處理方式
2、抗力強
有*電磁兼容性和抗力
多種模擬濾波
數字抗干擾技術
3、設備管理方便
監測單元可獨立運行
監測主機可通過數據總線對多個監測單元統一管理
4、系統拆卸方便
各監測單元之間使用標準接口
5、后臺管理軟件功能強大
有圖形顯示功能
有圖形分析功能
對實時數據及歷史書籍進行分析處理
6、安裝方式簡單靈活
傳感器可直接吸附在開關柜柜壁上
7、軟件免費升級
五、技術指標
智能 TEV 傳感器參數
工作頻帶：3～100MHz
測量范圍： 0～60 dBmV
測量誤差：±1dBmV
分辨率： 1dB
運行模式：電容耦合式 安裝方式：磁吸附式
供電電壓：AC220V
通訊方式：485
