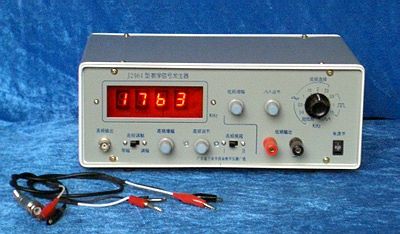

教學信號發生器 型號：WXS-J2464

【資料簡介】

產品名稱：教學信號發生器 產品型號：S-J2464型

教學信號發生器   型號：S-J2464

一、概述

S-J2464型教學信號發生器是產生高頻信號、高頻調制信號、低頻信號及低頻信號的多功能信號發生器，儀器的低頻信號部份具有鋸齒波、方波和正弦波三種波形輸出。是學校物理教學演示實驗，及各類中等專業學校、電子技術學校的教學、科研和學生分組實驗時使用。

我廠生產的教學信號發生器是改進型儀器，其頻率顯示方式改變了傳統的指示對刻度定頻方式，而采用數字顯示方式直接顯示頻率，使所顯示的頻率與輸出信號頻率*一致，非常準確。儀器的頻率調節方式采用分段連續可調方式，使用為方便，實在是各類學校對教學信號發生器更新換代的好產品。

儀器由于使用了CMOS集成電路及高速率晶體管器件，并采用LED數碼顯示，使得儀器具有功耗小，抗力強，示數清晰，輸出信號頻率穩定，失真小，使用為方便，可靠。全機采用印刷線路板及組扎線工藝，接觸良好，維修保養方便。



    二、主要技術指標

    2-1、高頻頻率范圍：

    2-1-1）高頻正弦波：400KHz～1700KHz分段可調；

    2-1-2）高頻調幅波：高頻信號頻段均可以被本儀器的低頻正弦波信號調制。方波不作考核。

    2-1-3）低頻頻率范圍：

      a）正弦波：400Hz～2.5KHz、分五檔調整；

      b）方波：500Hz～1.5KHz、分三檔調整；

      c）鋸齒波：500Hz～3KHz、連續可調；

      e）低頻：正弦波0.3～0.5Hz；

    2-2、頻率顯示：4位0.5時數字顯示；

    2-3、輸出信號電壓：

    2-3-1）高頻>200mV；

    2-3-2）低頻a）正弦波>600mV （300Ω負載時）；

       b）方波>3Vpp （1KΩ負載時）；

       c）鋸齒波>2Vpp（1KΩ負載時）；

       e）低頻>10Vp-p（空載時）；

    2-4、正弦波失真度：用示波器觀察無明顯失真；

    2-5、輸出增幅：高頻、低頻的輸出增幅均為無級連續可調；

    2-6、工作環境：溫度：0～40℃；

                 相對濕度：<90％；

    2-7、工作電源：220V±10％、50Hz；

    2-8、工作時間：連續

  2-9、外形尺寸：285×210×115mm3。
