MOHR CT100B TDR 電纜分析儀

【資料簡介】

MOHR CT100B TDR 電纜分析儀

★單擊此處進入展臺，查看更多品牌型號★



CT100B TDR規格

• 20-80％的上升時間小于100 ps
• 高達5 GHz的測試帶寬
• 500 Hz幀頻，用于檢測瞬態故障
• 75 µm（0.003 in）光標分辨率
• 16位阻抗測量

CT100HF ** TDR規格

• 20-80％的上升時間小于60 ps
• 高達8 GHz的測試帶寬

主要特征

• 堅固，輕巧，便攜
• 彩色屏幕明亮，電池壽命長
• 2 GB以上的存儲空間，用于保存跟蹤和配置
• USB，10/100以太網PC連接
• USB鍵盤，拇指驅動器，條形碼讀取器

* CT100B和CT100HF是MOHR的CT100系列TDR的新型號。
** CT100HF是比CT100B更高性能的實驗室儀器，但其電子電路對電過載更為敏感。

CT100B功能/改進

• 新的多核CPU 快得多比原來的CT100
• RAM內存是CT100的16倍
• 采樣分辨率與顯示分辨率無關 ->在每個刻度上都可以看到每條電纜故障
• 任意長度的波形高達150萬個點
• 校準的S參數測量
  • 實時頻域測量
  • 回波損耗（S11）
  • 電纜損耗/插入損耗（S21）
  • S11在光標之間的時間窗口感興趣的功能
  • 史密斯圓圖可簡化復雜的阻抗匹配問題
  • 具有可調上升時間的歸一化TDR跡線
• 優化的菜單系統可簡化常見任務

應用領域

• 測試所有類型的電纜和連接器
  • 同軸線纜
  • 雙絞線電纜
  • 多芯電纜（例如MIL-STD-1553B，MIL-STD-38999）
• 檢測細微的局部故障，開路，短路，扭結，分接頭，屏蔽層損壞，熱損壞，日光/紫外線損壞，進水，互連件松動或腐蝕，劣質電纜和連接器。
• 飛機老化
• 有線電視，電源，電話
• 軍/海事
• 無線基礎設施
• PCB表征
• 土壤水分，地球物理學

CT100 TDR的其他主要功能

• 兩個獨立的光標簡化了差分阻抗，回波損耗和故障距離的測量。
• 層剝離減少了由多次反射引起的TDR波形阻抗誤差。
• 轉換阻抗波形以歐姆或VSWR以及毫波顯示。
• 間歇性故障檢測顯示概率密度或帶有光標阻抗的小/大包絡。
• 增強的校準可提供業界的阻抗精度。
• AutoFit ™按鈕可縮放顯示以適合電纜。
• 配置庫使重復測量像按一個按鈕一樣容易。
• 保存成千上萬個TDR跡線，您以后可以放大/縮小它們，并從實時或先前保存的跡線中進行比較或減去。
• 任何CT100系列TDR的實時LAN / WAN / Internet流和遠程控制。利用數千英里之外的實時工程監督。
• 將您的TDR數據下載到PC上，然后使用隨附的CT Viewer 2 ™軟件進行審查。

人機工程學和易用性

• 明亮的4.3英寸彩色 TFT-LCD顯示屏在任何環境下都易于閱讀。
• 直觀的多功能鍵盤簡化了TDR的使用。
• 輕巧和便攜，操作的整個班次無需充電。
• 集成的10/100以太網連接。
• USB外設包括鼠標，鍵盤，閃存驅動器，條形碼讀取器。

通用TDR選項

• CT100B-BNC，自接地 BNC測試端口
  • 堅固耐用的多功能金屬TDR設計用于在現場，生產車間或?qū)嶒?yàn)室中對各種同軸電纜和雙絞線電纜類型和長度進行高分辨率測試。*Tektronix®1502C TDR規格。
• CT100B-SMA，不銹鋼SMA測試端口
  • CT100B TDR配置有SMA測試端口組件。與標準的CT100B相比，改進的數據信號具有更少的電氣過應力保護。
• CT100HF，不銹鋼SMA測試端口
  • CT100B-SMA的更高帶寬版本，具有快的TDR系統上升時間，可用于測試高頻電纜和互連。

如何在CT100型號之間進行選擇


標準配件（儀器隨附）

• CT Viewer ™ 2 TDR波形分析軟件
• CT100B操作手冊
• CT Viewer ™ 2用戶指南
• 外接交流電源適配器
• 堅固的軟殼手提箱
  • 有足夠的空間容納校準附件，手冊和可選的小型鍵盤。
• 校準驗證包
  • 驗證TDR儀器校準和性能所必需的精密同軸測試電纜和BNC / SMA適配器。
• NIST可追溯的校準證書
• 標準的12個月有限保修

可選配件

阻抗匹配適配器套件

• 對于需要與電纜/被測設備（DUT）進行阻抗匹配的專業應用很有用。

BNC適配器套件

• 精密BNC射頻適配器可提供直接的高帶寬?cǎi)詈希糜跍y(cè)試大多數同軸電纜和互連

CT100-DA-1394火線適配器

• 旨在加速I(mǎi)EEE-1394b電纜的測試。
• 使用MOHR的單端TDR執行的差分阻抗測量

MIL-STD-1553B數據總線TRB適配器套件

• 高帶寬控制阻抗適配器套件，用于測試TRB（三軸BNC）端接的電纜，例如航天MIL-STD-1553B雙芯電纜

小型鍵盤

• 這款受歡迎的*附件可簡化數據輸入過程，并適合儀器的手提箱。

關鍵規格

業內的高分辨率便攜式TDR-解決連接器細節（<1厘米）  （比同類TDR儀器至少高8-10倍的空間分辨率[<200 ps上升時間*]；在引起系統故障之前捕獲細微的變化） 業界具有頻域測量功能的便攜式TDR（回波損耗[S11]，電纜損耗[S21]） 與VNA相比，速度更快，更易于使用，具有更高的故障距離精度和準確性  （無范圍/分辨率/帶寬折衷，無校準漂移） 業界的阻抗測量  （16位ADC，*的校準功能） 業界準確的電纜長度測量  （光標分辨率為80μm[760 fs]，6位VoP） 業界快的間歇故障檢測  （250 KSPS，500 Hz連續全波形捕獲）

高分辨率TDR。放心地表征普通電纜和連接器，以便您可以及早發現阻抗異常。BNC（黑色）和SMA（紅色）連接器分別顯示出約0.8Ω和0.4Ω的過大阻抗。

顯示獨立的分辨率。顯示獨立分辨率可確保在每個水平刻度上都可以看到每個可檢測到的電纜故障。該圖顯示了在820英尺（250 m）電纜上顯示獨立分辨率的結果，并突出顯示了8Ω故障。劣質TDR僅以顯示的分辨率進行掃描，并且一次掃描僅測量數百個點。CT100B可以在一次掃描中測量超過一百萬個點并將其全部顯示。

S參數頻域測量。該圖顯示了2.4 GHz WiFi貼片天線的S11回波損耗圖（橙色）和TDR波形（紅色），從2.3-2.7 GHz的平均回波損耗為21.5 dB。

MOHR CT100B TDR 電纜分析儀

S11游標之間的回波損耗。CT100B TDR提供了*的功能，可以對所需功能進行時窗顯示或去嵌入，例如連接器或電纜故障，從而提高測量精度。在這種情況下，該圖顯示了光標選擇具有相應時間窗S11回波損耗圖的SMA連接器。

頻域數據的史密斯圓圖顯示。使用史密斯圓圖簡化復雜的阻抗匹配任務。在光標位置測量復數阻抗。該圖顯示了游標為0.0 MHz的200終結器的史密斯圓圖。

間歇/暫態故障檢測。使用CT100B的包絡模式捕獲低至2 ms時間分辨率的瞬態故障。該圖顯示了間歇性故障檢測，并在故障位置使用了左光標。

物理尺寸

4.3（H）x 11.5（W）x 6.9（L）英寸
（10.9 x 29.2 x 17.5厘米）

5.1磅 （2.3公斤），蓋
4.7磅。（2.2公斤），無蓋



環境因素

工作溫度：-10°C至+ 55°C（典型值-10°C至+ 60°C）
非工作溫度：-20°C至+ 60°C

監管機構

符合儀器隨附的《合格聲明》中規定的所有適用的歐盟指令。

符合加拿大ICES-003。

EMC： MIL-PRF-28800F。MIL-STD-461F RE102，CE102。IEC 61000
沖擊/振動： MIL-PRF-28800F（3級）
溫度/濕度： MIL-PRF-28800F（3級）
爆炸性環境： MIL-STD-810G 511.5程序1（+ 55°C，0-4600 m ）



MOHR在許多情況下都有的適配器：

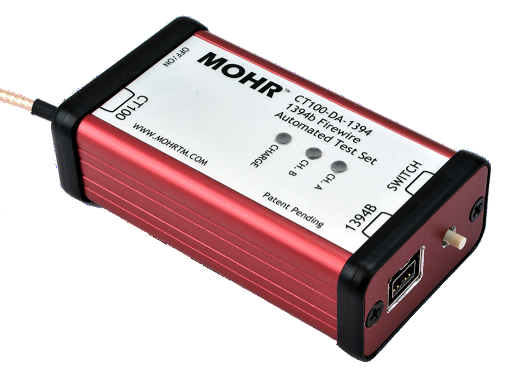

在CT100-DA-1394適配器被設計為加快IEEE-1394B電纜測試。它使用MOHR的單端TDR執行的差分阻抗測量。 它具有與CT100B的微型USB連接，用于在兩對導體之間進行軟件控制的切換，還具有用于手動切換連接的按鈕。	我們的Precision BNC適配器套件可提供直接的高帶寬?cǎi)詈希糜跍y(cè)試大多數同軸電纜和互連：BNC-BNC，NN，SMA-SMA，BNC-N，SMA-BNC，SMA-N和SMA-TNC。該套件位于堅固的塑料盒中。
該CT100-AK-PSP引腳和插座探頭套件是業界的阻抗匹配插針和插孔探針試劑盒專為高分辨率TDR使用而設計的。該套件組件可與多種軍事和商業多導體連接器類型接口。通過CT100-AK-PSP連接器的小阻抗變化可保持檢測被測電纜中細小缺陷的能力。	在CT100-DA-TRB差分測試裝置適配器- TRB允許使用單端口CT100B低損耗差分TDR測量到進行MIL STD 1553B網絡。 CT100B與CT100-DA-TRB適配器的結合將在已安裝的1553B系統中執行準確的高分辨率阻抗測量。適配器可以連接到主總線或短截線，并且CT100B TDR信號將通過多個總線變壓器，一次掃描多個電纜段。

請參閱 CT100系列TDR的適配器和其他附件的完整列表。

莫爾油田傳感器設備

鉆井液和生產流的實時測量

MOHR油田鉆井泥漿系統測量探頭可實時測量鉆井泥漿的油/水比以及密度和流速。

MOHR油田流量系統測量系統可實時測量生產流中的油，水和氣成分以及流量。

MOHR油田濕氣系統測量系統可實時測量生產流中的濕氣成分以及流速。

MOHR系統是堅固，可靠的現場解決方案，可以輕松集成到任何油田作業中。該系統不需要現場校準。傳感器需要少的維護。

其他莫爾測試和測量產品

用于乏燃料池液位儀表的EFP-IL SFPI系統

• 面板安裝式EFP-IL和便攜式EFP-HL信號處理器。
• 符合所有NRC EA-12-051 乏燃料池儀表（SFPI）要求。
• 的遠程水位測量，距游泳池不超過1000英尺。
• 在沸騰/起泡環境中準確。
• 在高溫和高壓下使用壽命長。

MDT系列自動化材料測試儀

• 水果滲透儀和質地分析儀可提供準確，可重復的結果。
• 測試水果的內部和外部區域。
• 恒定速率，蠕變和脆度測試結合了質量因數
• 節省50％或更多的測試時間。
• 生成自動報告。
• 也用于常規材料測試。
