詳情介紹：

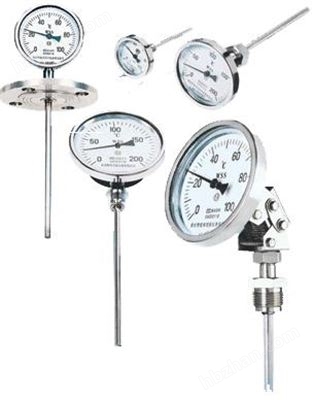

電接點雙金屬溫度計WSSX
應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。可以直接 測量各種生產過程中的 -80 ℃ -+500 ℃范圍內液體、蒸汽和氣體介質溫度。
2、特點
現場顯示溫度，直觀方便；
具有自動切斷電源和報警功能；
安 全可靠，使用壽命長；
多種結構形式，可滿足不同要求
具有自動切斷電源和報警功能；
安 全可靠，使用壽命長；
多種結構形式，可滿足不同要求
3、工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。
4、主要技術參數
產品執行標準：
JB/T8803-1998
GB3836-83
標度盤公稱直徑： 100
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
JB/T8803-1998
GB3836-83
標度盤公稱直徑： 100
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
5、電氣參數
| 額定功率（ VA ） | *高工作電壓（ V ） | *大允許電流（ A ） |
| 10 | 220VAC | 0 ． 7A |
| 24VDC |
6、絕緣電阻
| 額定電壓 | 直流試驗電壓（ DC ） | 絕緣電阻 |
| 24VDC | 100 | 7 |
| 220VAC | 500 | 20 |
正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
切換差：切換差誤差應不超過基本誤差限的1．5倍。
設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
切換差：切換差誤差應不超過基本誤差限的1．5倍。
7、型號及規格
| 型號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 L | 安裝固定裝置 |
| WSSX-400 | -40-+80 0-+50 0-+100 0-+150 0-+200 0-+300 0-+400 0-+500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏 C-276 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSSX-410 | |||||
| WSSX-480 | |||||
| WSSX-401 | 可動外螺紋 | ||||
| WSSX-411 | |||||
| WSSX-481 | |||||
| WSSX-402 | 可動內螺紋 | ||||
| WSSX-412 | |||||
| WSSX-482 | |||||
| WSSX-403 | 固定螺紋 | ||||
| WSSX-413 | |||||
| WSSX-483 | |||||
| WSSX-404 | 固定法蘭 | ||||
| WSSX-414 | |||||
| WSSX-484 | |||||
| WSSX-405 | 卡套螺紋 | ||||
| WSSX-415 | |||||
| WSSX-485 | |||||
| WSSX-406 | 卡套法蘭 | ||||
| WSSX-416 | |||||
| WSSX-486 |
