PEC光電催化反應儀

返回列表頁

參考價:￥7500 - ￥48000

具體成交價以合同協議為準

產品型號
PEC4000
品牌
其他品牌
廠商性質
生產商
所在地
北京市

規格

復合光 18000元 10000 件可售

單色光 7500元 10000 件可售

波長可調單色光 48000元 10000 件可售

在線詢價收藏產品查看聯系電話

聯系方式：車曉玲查看聯系方式

更新時間：2020-02-11 17:49:34瀏覽次數：343次

聯系我時，請告知來自環保在線

產品分類 品牌分類

  光催化降解反應儀

全部產品列表

  其他品牌

凱美新紀元（北京）科技有限公司

經營模式：生產廠家

商鋪產品：25條

所在地區：北京北京市

聯系人：車曉玲（銷售經理）

詢價 給他留言

產品簡介

重量	15kg	產品類別	光源/氙燈光源/汞燈光源

光電催化反應儀
依托可選擇的多光譜光源和各種光電化學池，與電化學工作站、光譜儀聯用以進行光電化學反應的科學研究。
應用：
（1）研究分子或離子在激發態時的氧化還原反應現象、規律及應用；
（2）研究光直接影響電極過程的電化學、光能與電能和化學能的轉換測量；
（3）光電化學電池的光電轉化測量；
（4）光電化學合成和富集。紫外-可見光譜電化學技術是將紫外-可見光譜和電化學相結合起來同時進行測的方法。

詳細介紹

光電催化反應儀

廠家：車曉玲銷售工程師 1352-1743506

依托可選擇的多光譜光源和各種光電化學池，與電化學工作站、光譜儀聯用以進行光電化學反應的科學研究。

應用：
（1）研究分子或離子在激發態時的氧化還原反應現象、規律及應用；
（2）研究光直接影響電極過程的電化學、光能與電能和化學能的轉換測量；
（3）光電化學電池的光電轉化測量；
（4）光電化學合成和富集。紫外-可見光譜電化學技術是將紫外-可見光譜和電化學相結

合起來同時進行測的方法。
可以應用在:
（1）瞬時化學組分或平衡光譜的測；
（2）電活性物質還原電位的測定；
（3）電化學動力學的測；

（4）電極/溶液界面上的電荷傳遞過程研究。

系統主要部分：光源、反應池、電化學工作站、光學暗室，選配：光功率計、

單色儀和光譜儀。

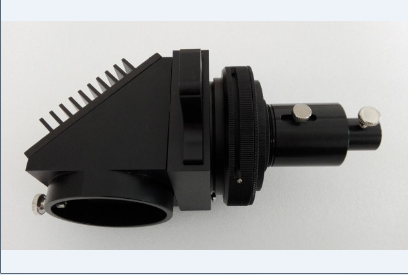

1.光源

1.1復合光源 選配濾光片可提供紫外區、可見光區、以及400-700nm之間的單色光。F300普通氙燈光譜范圍300-2500，UV300紫外增強型氙燈光源光譜范圍200-2500nm。

光譜曲線：

主要參數	HSX-F300	HSX-UV300
輸入功率Power(Watts)	300W（180W~320W）	300W（180W~320W）
工作電流Current (Amps DC)	21A（10A~22A）	21A（10A~22A）
工作電壓Voltage (Volts DC)	14V（13V~16V）	14V(13~16V)
發光總輸出功率Radiant Output (Watts)	50W	50W
紫外光區輸出功率UV Output, <390nm (Watts)	2.6W	6.6W
紅外光區輸出功率IR Output, >770nm (Watts)	28.8W	26.8W
可見光區輸出Visible Output, 390-770nm (Lumens)	5000Lu	4500Lu
色溫Color Temperature (Kelvin)	5600K	5050K
燈泡窗口Window Diameter (mm)	25.4mm	25.4mm
燈泡保守壽命Life（Hours）	1000H	1000H
發光光譜范圍SpectralOutput(nm)	300nm~2500nm	200nm~2500nm
工作光斑直徑	連續可調60mm。	連續可調60mm。
光輸出形式	沿光軸可自由旋轉	沿光軸可自由旋轉
平行光發散角	平均5 °	平均5 °

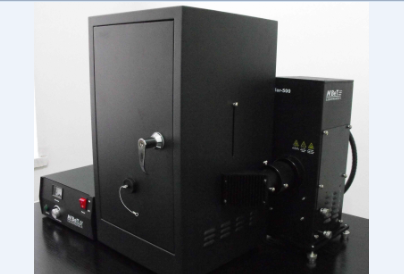

1.2可調單色光源

軟件可實現波長選擇、光柵選擇和濾光片輪控制，全自動提供全光譜單色光，設置起始波長，

終止波長，步長間隔，延遲時間等，點擊運行即可，配合電化學工作站等，方便測試ipce和IV等。

常用型號：

產品編號	300150	300300
光源	進口氙燈光源
單色儀型號	Omno151	Omno302
光譜范圍(nm)	200-2500
輸出帶寬(nm，*)	2	1
輸出帶寬可調范圍(nm)	0.5-30	0.2-15
單色光輸出步長	0.0045nm	0.0023nm
光柵1#	1200g/mm@300nm	1200g/mm@300nm
光柵2#	600g/mm@750nm	1200g/mm@500nm
光柵3#	-	600g/mm@750nm

光纖束，直徑和長度根據使用要求選擇，可以一分多支。石英光纖芯徑（直徑D）0.1、0.2、

0.3、0.4、0.5、0.6、0.8mm；彎曲半徑短時間100D，長時間未300D；

數值孔徑（NA）0.21-0.24；紫外光（200-400nm） 85-98%；可見光（400-780nm） 97-99%；

石英光纖芯徑(D) (mm)		0.1	0.2	0.3	0.4	0.5	0.6	0.8
芯徑皮層外徑比		1：1.05，1：1.1，1：1.2，1：1.4
彎曲半徑 (mm)		100D （短時間），300D（長時間）
保護涂層外徑 (mm)		1.2-2.0
數值孔徑 (NA)		0.21-0.24
每米透過率%	紫外光 (0.25μm-0.4μm)	85-98
	可見光（0.4μm-0.7μm）	97-99
	近紅外（0.76μm-1.6μm）	90-99
	氦氖激光 (0.6328μm）	99
	YAG激光（1.06μm）	98
	Ar離子(Ar+ laser) （0.5145μm）	98
傳輸功率 ( W/cm2)		≤800（D=0.5mm）（連續Nd:YAG激光）
特點		優異的光學性能，寬廣的傳光波段，*的機械性能和撓曲性，是氦氖激光、YAG激光等大功率激光傳輸的理想材料
應用		大功率激光傳輸、激光、光譜測量、激光焊接、照明、傳感、能量傳輸等

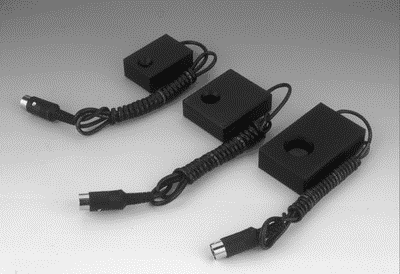

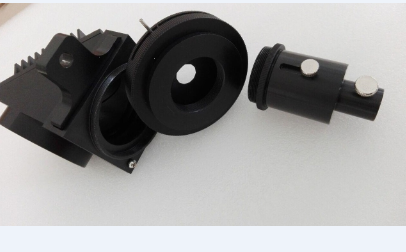

1.4選配光開關

用來控制光開關時間，比如開1s關1s，可設定單次、多次循環。

三種直徑：

編號	通光孔徑（mm）	重量(g)
NBET-ES050	Ø5	113
NBET-ES125	Ø12.5	155
NBET-ES200	Ø20	235

2.反應池選擇

石英光電解池Quartz Photoelectrochemical Cells，品種多樣，可定制。除了在光電化學研究中應用，石英電解池也廣泛應用在溶劑體系研究中（如強堿）。

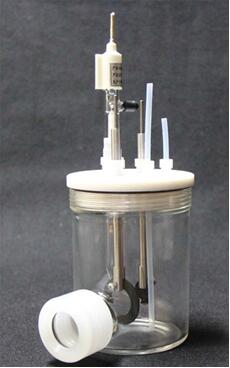

2.1光電化學池

工作電極片可快速拆裝，可準確控制工作電極面積；配有鉑絲電極和氯化銀電極；石英窗口直徑20mm，池內容積5ml。有密封和非密封2種可選。

2.2光電化學池（非密封）

材質：K9玻璃&聚四氟，特點：耐腐蝕、結構簡單、使用方便，石英片可拆裝更換，容積50、100、150ml可選。

2.3光電化學池（密封）

材質：玻璃、聚四氟乙烯，

特點：耐腐蝕、結構簡單、使用方便，石英片可拆裝更換。容積50、100、150ml可選。

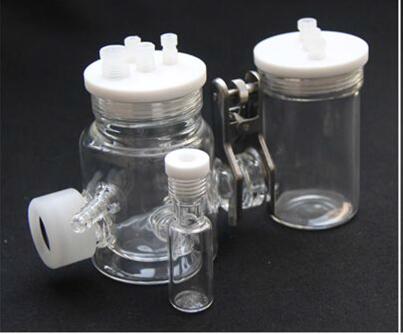

2.4可控溫光電化學

玻璃池體+石英窗口(直徑24mm)

石英片可拆裝更換，可通過水浴控溫，50、100、150ml可選。

2.5可控溫光電化學池（密封)

玻璃池體+石英窗口(直徑24mm)，石英片可拆裝更換，可通過水浴控溫。

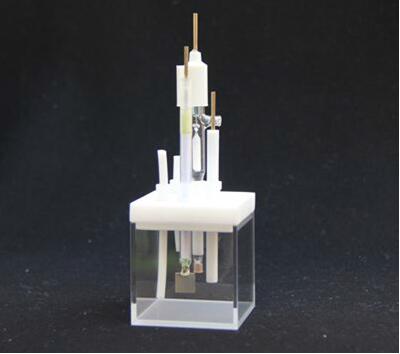

2.6光電化學池型號（圖片中的電極僅為展示用）

全石英熔融法制作，四面透光，聚四氟乙烯蓋子

電極可按實驗要求靈活組合排布，池尺寸50*50*50mm。

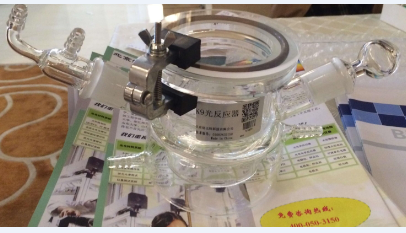

2.7可控溫光電反應器型號（三口）

玻璃池體+石英窗口(直徑24mm)，可通過水浴控溫，三電極全密封體系，50、100、150ml可選，

石英片可拆裝更換，離子膜可快速更換。

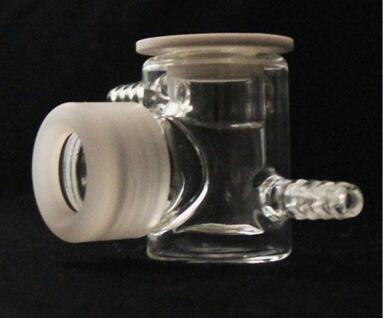

2.8可控溫光電反應器

玻璃池體+石英窗口(直徑24mm)

可通過水浴控溫，三電極全密封體系

石英片可拆裝更換，離子膜可快速更換

2.9 H 型可換膜光電反應器

玻璃池體+石英窗口(直徑24mm), 石英片可拆裝更換；全密封體系,離子膜可快速更換，單光通道。

2.10雙通道電解池

玻璃池體+石英窗口（直徑24mm），雙光通道(同側或兩側)；石英片可拆裝更換，離子

膜可快速更換，容積50ml和100ml可選。

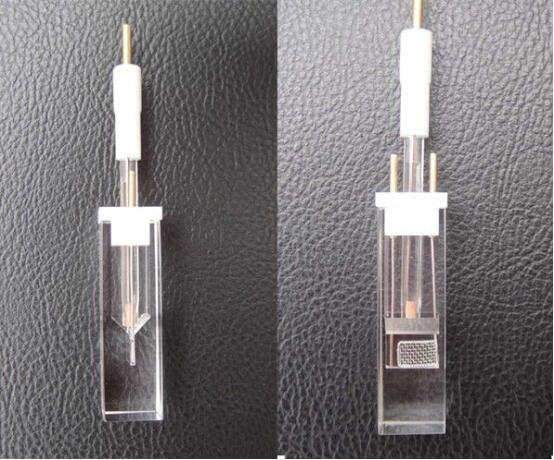

2.11光譜電化學池

全石英熔融法制作，聚四氟乙烯蓋子；三電極：鉑網電極，鉑絲電極，銀-氯化銀電極。

容積：夾縫8*6.5*1mm和8*6.5*0.5mm

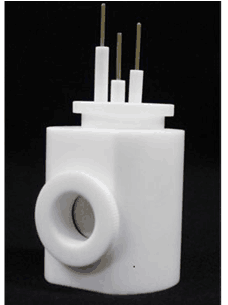

2.12原位拉曼光譜電化學池

聚四氟乙烯精工雕琢而成，石英檢測口；工作電極至石英窗口距離可調，配有鉑絲電極和銀-氯化銀電極。

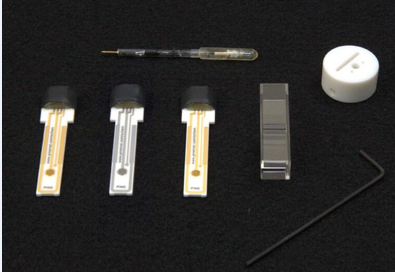

2.13蜂窩狀光譜電化學電解池

2.14石英電解池架

用于放置石英電解池，電解池架可以實現恒溫控制。

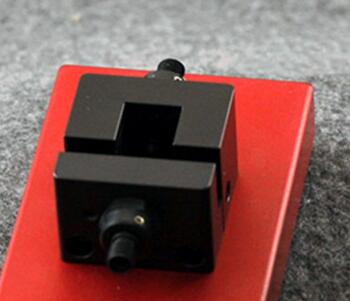

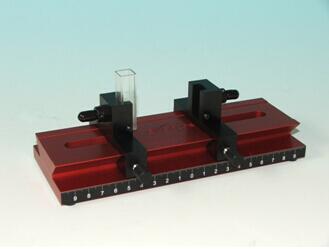

2.15變光程比色皿支架

于低吸收率測量和流動樣品池實驗中?？勺児獬痰奶匦允蛊鋺梅浅ｌ`活，

如可以作為標準的10mm比色皿支架，也可以作為2mm濾光片支架，或增加光程到160mm。

技術數據

基座尺寸 (長 x 寬 x高)	200 x 80 x 25 mm
光纖接頭	2個COL-UV/VIS準直透鏡, SMA接頭
光程長度	10-160 mm
比色皿支架內部光路	對于10 mm比色皿光程為20 mm
焦點高度 >	距離基座底板15 mm
尺寸(長 x 寬 x 高)	200 x 96 x 62 mm

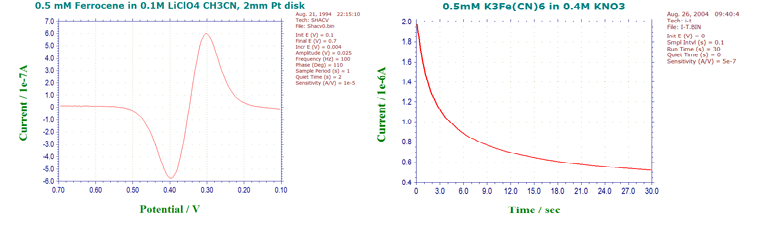

3.電化學工作站660E

600E為通用電化學測量系統。下圖為儀器的硬件結構示意圖。儀器內含快速數字信號發生器，

用于高頻交流阻抗測量的直接數字信號合成器，雙通道高速數據采集系統，電位電流信號濾波器，

多級信號增益，iR降補償電路，以及恒電位儀／恒電流儀（660E）。電位范圍為±10V，

電流范圍為±250mA。電流測量下限低于10pA?？芍苯佑糜诔㈦姌O上的穩態

電流測量。如果與 200B微電流放大器及屏蔽箱連接，可測量1pA或更低的電流。

如果與 680C大電流放大器連接，電流范圍可拓寬為±2A。 600E系列也是十

分快速的儀器。信號發生器的更新速率為10MHz，數據采集采用兩個同步16位高

分辨低噪聲的模數轉換器，雙通道同時采樣的高速率為1MHz。雙通道同步電流

電位采樣可加快阻抗測量的速度。某些實驗方法的時間尺度可達十個數量級，

動態范圍極為寬廣。循環伏安法的掃描速度為1000V/s時，電位增量僅0.1mV，

當掃描速度為5000V/s時，電位增量為1mV。又如交流阻抗的測量頻率可達1MHz，

交流伏安法的頻率可達10KHz。儀器可工作于二，三，或四電極的方式。四電極可用

于液/液界面電化學測量，對于大電流或低阻抗電解池（例如電池）也十分重要，

可消除由于電纜和接觸電阻引起的測量誤差。儀器還有外部信號輸入通道，同步16位高

分辨采樣的高速率為1MHz。可在記錄電化學信號的同時記錄外部輸入的電壓信號，

例如光譜信號等。這對光譜電化學等實驗極為方便。

600E系列硬件采用了高速的處理器，快速的放大器，快速的模數轉換器和數模轉換器。

計時電量法加上了模擬積分器。一個16位高分辨高穩定的電流偏置電路以達到電流復零輸出，

亦可用于提高交流測量的電流動態范圍。高分辨的模數轉換器具有更好的信噪比，也給出了

靈敏度設置的更大動態范圍。

600E系列儀器的內部控制程序采用了FLASH存儲器。儀器軟件的更新不再需要通過郵

寄并更換EPROM，而可以通過網絡進行傳送并通過程序命令寫入。這使得軟件更新更加快捷方便。

600E系列還允許升級為雙恒電位儀。新的設計通過增加一塊第二通道的電位控制，電流電壓轉換，

多級增益和低通濾波器的電路板，便成了 700E系列的雙恒電位儀。

600E系列儀器集成了幾乎所有常用的電化學測量技術。為了滿足不同的應用需要以及經費條件，

600E系列分成多種型號。不同的型號具有不同的電化學測量技術和功能，但基本的硬件參數指標和

軟件性能是相同的。600E和610E為基本型，分別用于機理研究和分析應用。它們也是十分優良的教

學儀器。602E和604E可用于腐蝕研究。620E和630E為綜合電化學分析儀，而650E和660E為更先

進的電化學工作站。

硬件參數指標

恒電位儀

? 零阻電流計

? 2，3，4電極結構

? 浮動地線或實地

? 大電位范圍：±10V

? 大電流：±250mA連續,±350mA峰值

? 槽壓：±13V

? 恒電位儀上升時間：小于1?s,通常0.8?s

? 恒電位儀帶寬（-3分貝）：1MHz

? 所加電位范圍：±10mV, ±50mV, ±100mV, ±650mV,±3.276V, ±6.553V, ±10V

? 所加電位分辨：電位范圍的0.0015%

? 所加電位準確度：±1mV,±滿量程的0.01%

? 所加電位噪聲：<10?V均方根植

? 測量電流范圍：±10pA至±0.25A，12量程

? 測量電流分辨：電流量程的0.0015%，低0.3fA

? 電流測量準確度：電流靈敏度大于等于1e-6A/V時為0.2%，其他量程1%

? 輸入偏置電流：<20pA

恒電流儀( 660E)

? 恒電流范圍：3nA–250mA

? 所加電流準確度：如果電流大于3e-7A時為0.2%，其他范圍為1%，±20pA

? 所加電流分辨率：電流范圍的0.03%

? 測量電流范圍：±0.025V,±0.1V,±0.25V,±1V,±2.5V,±10V
? 測量電位分辨率：測量范圍的0.0015%

電位計

?參比電極輸入阻抗：1e12歐姆

?參比電極輸入帶寬：10MHz

?參比電極輸入偏置電流：<=10pA @ 25°C

波形發生和數據獲得系統

? 快速信號發生更新速率：10MHz，16位分辨

? 快速數據采集系統：16位分辨，雙通道同步采樣，采樣速率每秒1,000,000點

? 外部信號記錄通道高采樣速率：1MHz

? 可拓展掃描電化學顯微鏡功能

附件

? 電極線

? USB通訊線

? 電源線

實驗參數

? CV和LSV掃描速度：0.000001V/s至10,000V/s

? 掃描時的電位增量：0.1mV（當掃速為1,000V/s時）

? CA和CC的脈沖寬度：0.0001至1000sec

? CA和CC的小采樣間隔：1?s

? CC模擬積分器

? DPV和NPV的脈沖寬度：0.001至10sec

? SWV頻率：1至100kHz

? i-t的小采樣間隔：1?s

? ACV頻率范圍：0.1至10kHz

? SHACV頻率范圍：0.1至5kHz

? FTACV頻率范圍：0.1至50Hz，可同時獲取基波，二次諧波，三次諧波，四次諧波，五次諧波，六次諧波的ACV數據

? 交流阻抗：0.00001至1MHz

? 交流阻抗波形幅度：0.00001V至0.7V均方根值

其他特點

? 自動或手動iR降補償

? 電流測量偏置：滿量程，16位分辨，0.003%準確度

? 電位測量偏置：±10V，16位分辨，0.003%準確度

? 外部電位輸入

? 電位和電流的模擬輸出

? 可控電位濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz

? 可控信號濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz

? 旋轉電極控制電壓輸出（ 630E以上型號）：

0-10V對用于0-10000rpm的轉速，16位分辨，0.003%準確度，需要某些旋轉電極裝置才能工作

? 通過宏命令可以控制數字輸入輸出線

? 內閃存儲器可迅速更新程序

? 串行口或USB口數據通訊

? 電解池控制：通氮，攪拌，敲擊（需要特殊電解池系統）

? CV數字模擬器和擬合器。用戶定義反應機理（ 630E以上）或預定義反應機理（其他型號）

? 交流阻抗模擬器和擬合器（具有交流阻抗測量功能的型號）

? 大數據長度：256K-16384K可選

? 儀器尺寸： 37 cm (寬) 23cm (深) 12 cm (高)

600E系列儀器不同型號的比較

功能	600E	602E	604E	610E	620E	630E	650E	660E
循環伏安法（CV）	?	?	?	?	?	?	?	?
線性掃描伏安法（LSV）^#	?	?	?	?	?	?	?	?
階梯波伏安法（SCV）^#						?	?	?
Tafel圖（TAFEL）		?	?			?	?	?
計時電流法（CA）	?	?	?		?	?	?	?
計時電量法（CC）	?	?	?		?	?	?	?
差分脈沖伏安法（DPV）^#				?	?	?	?	?
常規脈沖伏安法（NPV）^#				?	?	?	?	?
差分常規脈沖伏安法（DNPV）^#								?
方波伏安法（SWV）^#					?	?	?	?
交流（含相敏）伏安法（ACV）^#						?	?	?
二次諧波交流（相敏）伏安法（SHACV）^#						?	?	?
傅里葉變換交流伏安法（FTACV）								?
電流-時間曲線（i-t）						?	?	?
差分脈沖電流檢測（DPA）								?
雙差分脈沖電流檢測（DDPA）								?
三脈沖電流檢測（TPA）								?
積分脈沖電流檢測（IPAD）								?
控制電位電解庫侖法（BE）	?	?	?		?	?	?	?
流體力學調制伏安法（HMV）							?	?
掃描-階躍混合方法（SSF）							?	?
多電位階躍方法（STEP）							?	?
交流阻抗測量（IMP）			?				?	?
交流阻抗-時間測量（IMPT）			?				?	?
交流阻抗-電位測量（IMPE）			?				?	?
計時電位法（CP）								?
電流掃描計時電位法（CPCR）								?
多電流階躍法（ISTEP）								?
電位溶出分析（PSA）								?
電化學噪聲測量（ECN）								?
開路電壓-時間曲線（OCPT）	?	?	?	?	?	?	?	?

恒電流儀								?
RDE控制（0-10V輸出）						?	?	?
任意反應機理CV模擬器						?	?	?
預設反應機理CV模擬器	?	?	?	?	?
交流阻抗數字模擬器和擬合程序			?				?	?

價格（元）*	25,400	30,000	36,900	25,400	34,600	43,800	50,700	57,600

注： #：包括相應的極譜法和溶出伏安法。用于極譜法時需要特殊的靜汞電極或敲擊器。

*：價格不包括計算機。儀器的保修期為一年。

選配附件

一、常用工作電極：

型號	描述	數量	價格
101	2mm直徑金盤電極	1支	620元
102	2mm直徑鉑盤電極	1支	620元
103	2mm直徑銀盤電極	1支	498元
104	3mm直徑玻碳盤電極	1支	620元
105	12.5um直徑金盤微電極	1支	1030元
106	25um直徑金盤微電極	1支	1030元
107	10um直徑鉑盤微電極	1支	1030元
108	25um直徑鉑盤微電極	1支	1030元

二、常用參比電極：

型號	描述	數量	價格
111	Ag/AgCl(銀/氯化銀)參比電極	1支	100元
112	非水Ag/Ag+(銀/銀離子)參比電極	1支	100元
150	飽和甘汞電極	1支	100元
151	汞/硫酸亞汞參比電極	1支	100元
152	汞參比電極	1支	500元

注：使用 112非水Ag/Ag+參比電極時，用戶需自行配制含支持電解質和銀離子（通常10mM）的溶液并注入參比電極室內。

三、對電極

型號	描述	數量	價格
115	鉑絲對電極	1支	375元

4.光譜檢測用光譜儀

Model	Spectral range
A4000 General series	GE 350-1100nm
	GE 200-1100nm
	GE Raman
A4000 External Triggering series	TG 350-1100nm
A4000 External Triggering series	TG 200-1100nm

Detector
Detector	Toshiba TCD1304DG linear CCD array
Wavelength range	200-1100nm
Pixels	3648 pixels
Pixel size	8um*200um
Sensitivity	130 photons/count at 400nm 60 photons/count at 600nm
Spectrometer
Dimensions (mm)	14910546
Weight (g)	840
Optical resolution	<0.75nm FWHM
Signal-to-noise ratio	300:1 (at full signal)
Dark noise	12RMS counts
Dynamic range	2*10ˆ9(system);1300:1 for a single acquisition
Integration time	4ms-10s
Stray light	<0.05%@600nm; <0.10%@435nm
Corrected linearity	>99.8%
Optical Bench
Design	f/4, Symmetrical crossed Czerny-Turner
Focal length	101.6mm input and output
Entrance aperture (um)	5,10,25,50,100 or 200
Grating	A variety of different grating, ultraviolet and infrared
Fiber optic connector	SMA905 to 0.22 numerical aperture single-strand fiber
Electronics
Power consumption	450mA@5VDC
Trigger mode	4 species
Data transfer speed	Full scans into memory every 4 milliseconds with USB 2.0; every 18 milliseconds with USB 1.1
Inputs/outputs	5 inputs and 5 outputs (opto-isolator inputs/outputs)
Analog channels	One 12 analog input one 12 analog output
Connector	30-pin connector

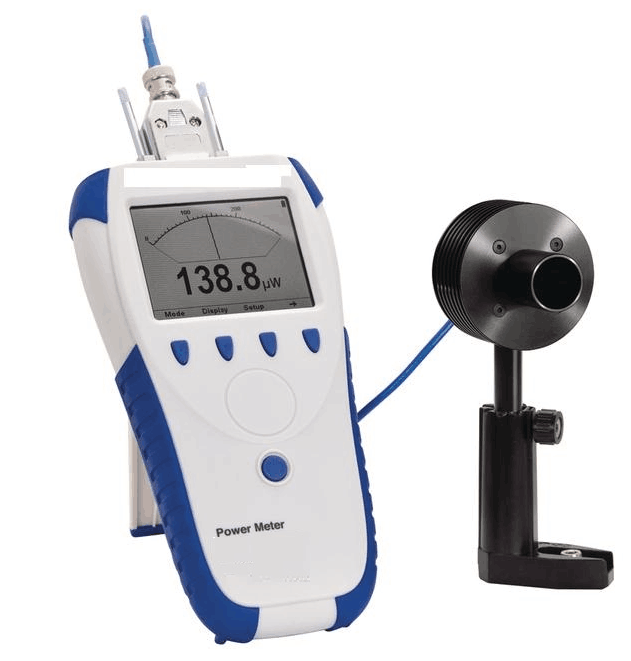

5、光功率計

Sampling Rate	15 Hz
Display Refresh Rate	15 Hz
Display Type	High legibility TFT 320 x 240 pixel graphics LCD
Display	15 mm numeric display. High resolution analog needle also can be chosen.
Compatible Detectors	20余種類探頭，根據系統配置配備探頭。
Detector Type	Low Power, High Power, Energy
Detector Input	Up to 1.3 mA for Photodiode Sensors
Accuracy	±0.25 % (Full Scale) ± 20 p A
Resolution	18 bits plus sign
Wavelength Range	Detector dependent
Analog Output	0-1 V into 100 Ω, mono audio 2.5 mm jack (included)
Power Requirements	DC 12 - 16 V, 1W
Length Width Height	40 mm ( 1.6 in.) 4.4 in. ( 113 mm)8.4 in. ( 213 mm)
