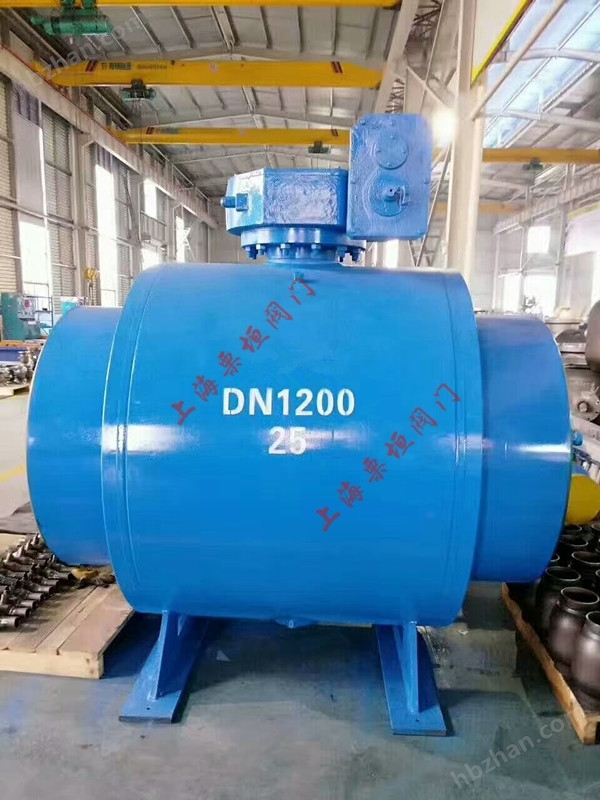

供熱全焊接球閥Q367F-25說明書資料介紹
供熱全焊接球閥Q367F-25由于閥座是由碳化特氟隆密封環及咖彈簧構成的,以對壓力和溫度的變化適應能力強,標注壓力和溫度范圍內不會產生任何泄滑。球體的加工過程有的計算機檢測儀跟蹤檢測,以球體的加工精度高。由于閥體材料跟管道材質一樣,會出現應力不均,不會由于地震及車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質，保障*無泄漏(0%)。其*的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，其使用壽命遠遠大于鑄鋼球閥，全焊接球閥能可靠運行使用,需要維護,裝簡單,閥門的安裝別的更為便捷。
?
性能參數
壓力等級：1.6MPa~ 4.0MPa
產品規格：DN15 ~ 1000mm
產品材質：Q235A,ST37.8，鍛鋼A105
適用溫度：-29℃≤t≤200℃（跟閥體材質及密封面材質不同所承溫有差異）
驅動方式：氣動、電動、手動、蝸輪驅動等
閥體材質：鑄鋼、不銹鋼、鍛鋼
閥 體：鋼制Q235A
球 體：不銹鋼SS304
閥 桿：不銹鐵2Cr13
閥桿密封：FPM
球體密封：碳化PTFE
手柄：DN15-DN200碳鋼材質、對于≥DN200，我們建議用蝸輪傳動
連接方式：法蘭/焊接連接
適用場合：供暖系統、供熱區域、工業管道等用途。
適應介質：水,空氣,油和其它不與碳鋼發生化學反應的流體介質。
用途
城市煤氣：煤氣輸出管道、主干線及各支線供應管道等。
集中供熱：大型供熱設備輸出管線、主干線、支線。
熱交換機：管道及各回路啟閉。
鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。
各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。
技術特點
1、閥體結構整體式焊接，不會有外部泄漏現象。
2、閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。
3、閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄露。
4、閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。
5、閥體輕且易于保溫。
6、直埋式球閥可以直接埋于地下，不用建高大閥門井，只需地面上設置小型淺井，大大節省施工費用及工程時間。
7、可根據管道的施工及設計要求調整閥體的長短和閥桿高度。
8、球體的加工精度非常精密操作輕便，無不良干涉。
10、有焊接和法蘭兩種連接方式。
11、操作方式：手柄，齒輪（垂直/水平）
12、在閥門正常操作使用的情況下，質保期20年
結構尺寸圖
?
