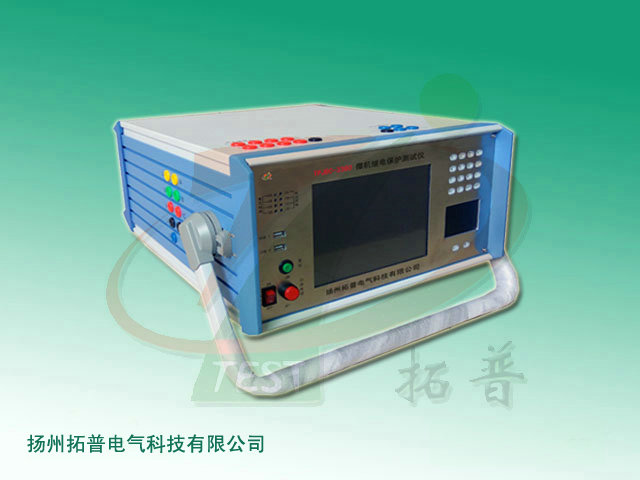

揚州拓普電氣科技有限公司專業打造的三相繼電保護測試儀（TPJBC-3380）“零序保護”操作規范！
用于測試距離保護的零序過電流項目，零序過電流一般分為4段，1段電流一般為速斷出口，2段、3段、4段電流一般為帶延時出口，動作時間與電流的大小成反比。

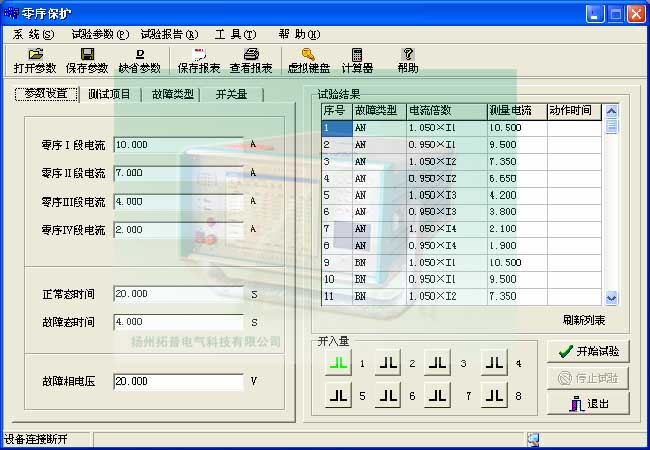

1、【參數設置】
根據保護定值單，分別輸入零序1段、2段、3段、4段的電流定值。正常態時間應大于保護整組復歸時間，一般為20秒；故障態時間應大于零序四段的動作時間，一般為4秒。故障相電壓應低于58V，一般取20V。
2、【測試項目】
故障類型：AN、BN和CN。可單選， 也 可多選。【正向】是指故障電壓超前故障電流的角度為75度；【反向】是指故障電壓超前故障電流的角度為255度。
每個零序電流取兩個值做試驗，分別為1.05倍和0.95倍的定值，規程規定：1.05倍時本段動作，0.95倍時下一段動作。當電流 大于30A時，可采用兩相并聯方式輸出。這時，故障類型必須單選一種，比如AN或BN。
3、【故障類型】
【合閘角】：0度；【線路阻抗角】：75度；【零序補償系數KX】：0.67。
4、【開關量】
接點1選擇三跳，其他關閉。
5、壓板投退
只投零序壓板，其他壓板退出。

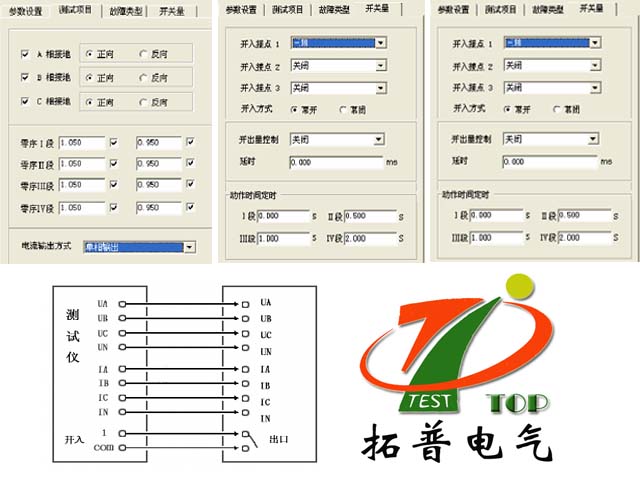

6、試驗項目及接線方式圖
試驗注意事項
1、測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源。
2、裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如U盤等），但注意撥插時一定要在數據傳輸結束后進行。
3、為了保證工控機內置的Windows操作系統能穩定可靠運行，請不要隨意刪除或修改硬盤上的文件和桌面上的圖標，請不要隨意操作、更改、增加、刪除、使用內置Windows系統，以免導致操作系統損壞。使用USB盤拷貝數據時請一定保證U盤干凈無病*毒，也請不要利用U盤在本系統中安裝其它軟件程序。
4、外接鍵盤或鼠標時，請勿插錯端口，否則Windows操作系統不能正常啟動。
5、請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6、開入量兼容空接點和電位（0－250VDC），使用帶電接點時，接點電位（正極）應接入公共端子COM端。
7、使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。
8、禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則，測試儀將被損壞。
9、如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
10、如果在使用過程中出現界面數據出錯或設備無法連接等問題，可以這樣解決：向下觸按復位按鈕鍵，使DSP復位；或退出運行程序回到主菜單，重新運行程序，則界面所有數據均恢復至默認值。
信息整理：三相繼電保護測試儀專業制造廠家揚州拓普電氣科技有限公司
