變頻串聯諧振試驗裝置產品簡介
揚州拓普電氣科技有限公司專業提供的BCJX系列變頻串聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。本公司在變頻串聯諧振高壓試驗領域自主研發的變頻、調壓軟件技術，于國內高壓試驗行業，利用這一技術采用16位精細變頻、10KHZ載波頻率、SPWM和進口原裝IPM整體模塊設計、制造的變頻串并聯諧振成套試驗裝置，*符合國家有關高壓實驗的規程和要求。
變頻串聯諧振試驗裝置工作原理
變頻串聯諧振試驗裝置運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
變頻串聯諧振試驗裝置產品性能特點
大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
能靈活整定實驗電壓、調頻范圍、加壓時間
試驗結果能計算出被試品電容
具有計算機通訊接口，便于通訊和試驗數據管理
體積小、重量輕、操作方便
分辨率高、頻率分辨率為0.001Hz
安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全試驗結果可打印可升級操作軟件。

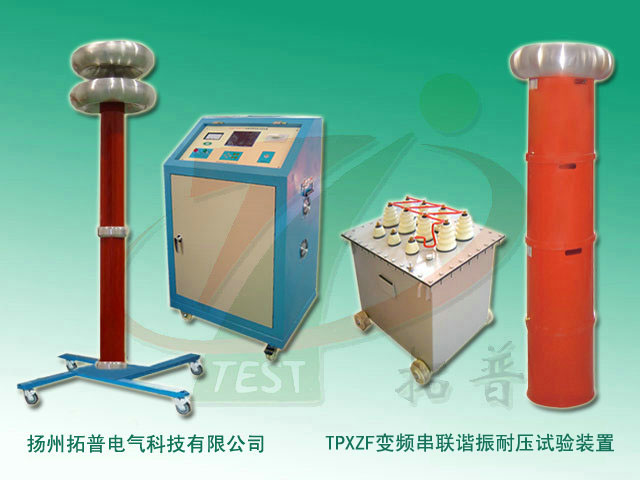

成套組成
成套裝置組成為變頻調壓電源箱、勵磁變壓器、諧振電抗器、分壓器及補償電容器。
變頻串聯諧振試驗裝置技術參數
環境溫度：-10～45℃
環境濕度：≤90%
海拔高度：≤2500M
電源輸入：220V±10%單相 50Hz 輸出0～220V（≤15KVA）
380V±10%三相 50Hz 輸出0～400V
額定試驗容量：0～8000KVA（選擇）
諧振電壓：0～1000KV（選擇）
頻率調節范圍：0.1～350Hz
系統測量精度：1.0級
頻率調節分頻率：0.01Hz
不穩定度：≤0.05%
輸出波形：正弦波
波形畸變率：≤0.5%
噪聲：≤60dB
電抗器Q值：30～200（選擇）

延伸閱讀
電工基礎部分試題及答案
1、為什么變壓器的低壓繞組在里面，而高壓繞組在外面？答：變壓器高電壓繞組的排列方式，是由多種因素決定的。但就大多數變壓器來講，是把低壓繞組布置在高壓繞組里面。在主要是從絕緣方面考慮的。理論上，不管高壓繞組或低壓繞組怎么布置，都能起變壓作用。但因為變壓器的鐵芯是接地的，由于低壓繞組靠近鐵芯，從絕緣角度容易做到。如果將高壓繞組靠近鐵芯，則由于高壓繞組電壓很高，要達到絕緣要求，就需要很多的絕緣材料和較大的絕緣距離。這樣不但增加了繞組的體積，而且浪費了絕緣材料。再者，由于變壓器的電壓調節是靠改變高壓繞組的抽頭，即改變其匝數來實現的，因此把高壓繞組安置在低壓繞組的外面，引線也較容易。
2、三相異步電動機是這樣轉起來的？
答：當三相交流電流通入三相定子繞組后，在定子腔內便產生一個旋轉磁場。轉動前靜止不動的轉子導體在旋轉磁場作用下，相當于轉子導體相對地切割磁場的磁力線，從而在轉子導體中產生了感應電流（電磁感應原理）。這些帶感應電流的定轉子導體在磁場中便會發生運動（電流的感應-電磁力），由于轉子內導體總是對稱布置的，因而導體上產生的電磁力正好方向相反，從而形成電磁轉矩，使轉子轉動起來。由于轉子導體中的電流使定子旋轉磁場感應產生的，因此也稱感應電動機，又由于轉子的轉速始終低于定子旋轉磁場的轉速，所以又成為異步電動機。
3、變壓器為什么不能使直流電變壓？
答：變壓器能夠改變電壓的條件是,原邊施以交流電勢產生交變磁通，交變磁通將在副邊產生感應電勢，感應電勢的大小與磁通的變化率成正比。當變壓器以交流電通入時，因電流大小和方向均不變，鐵芯中無交變磁通，即磁通恒定，磁通變化率為零。這時，全部直流電壓加在具有很小電阻的繞組內，使電流非常之大，照成近似短路的現象。而交流電是交替變化的，當初級繞組通入交流電時，鐵芯內產生的磁通也隨之變化，于是次級圈數大于初級時，就能升高電壓；反之，次級圈數小于初級就能降壓。因直流電的大小和方向不隨時間變化，所以恒定直流電通入初級繞組，其鐵芯內產生的磁通也是恒定不變的，就不能在次級繞組內感應出電勢，所以不起變壓作用。
