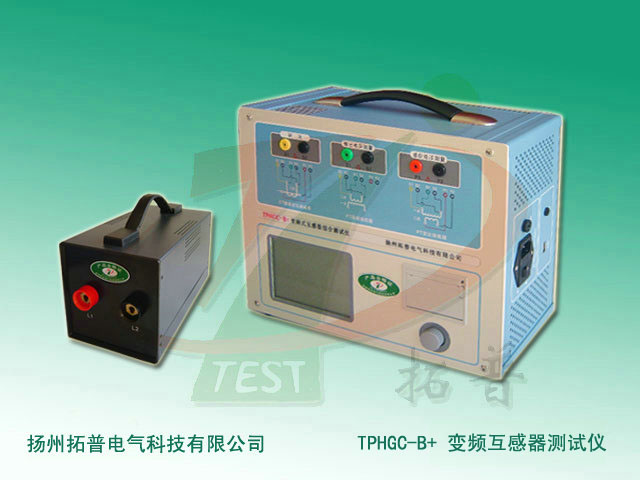

揚州拓普電氣科技有限公司專業打造的互感器伏安特性測試儀性能要求和技術參數
使用環境
正常工作溫度：-10～45℃.
極限工作溫度：-15～50℃；
貯存及運輸： -20～70℃；
相對濕度：5% ～ 95%；
大氣壓力：86 ～ 106KPa；
互感器伏安特性測試儀主要功能特點
1）基于變頻法測試CT/PT伏安特性曲線和10%誤差曲線，輸出大到180V的交流電壓和12A的交流電流，卻能應對拐點高達45KV的CT測試。
2）可帶升流輸出功能，帶升流器電流可達150A。
3）功能全面，可用于各種型號CT、PT的直阻、勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。
4）自動給出拐點電壓/電流、10％誤差曲線、5％誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。
5）可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。
6）界面友好美觀，全中文圖形界面，5.7寸圖形透反式LCD，陽光下可視。
7）采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
8）裝置可存儲3000組測試數據，掉電不丟失。試驗完畢后可調出數據進行分析，或通過U盤上傳至PC機生成WORD報告。
9）面板自帶打印機，可自動打印生成的試驗報告。
互感器伏安特性測試儀主要技術要求及參數
標準技術參數表

序號	項目	標準參數值
1	輸出電壓	0~180V (RMS)
2	輸出電流	0~12A (RMS)，峰值36A
3	輸出功率	1000VA (RMS)，峰值3000VA
4	電壓測量精度	準確度：±0.2%
5	CT變比測量范圍	1~30000/1A，5~45000/5A
6	PT變比測量范圍	1~10000/高達1000kV電壓等級
7	變比測量精度	準確度：±0.2%
8	相位測量	準確度：±’，分辨率：0.3’
9	二次繞組電阻測量范圍	0.1~300Ω 分辨率：0.2mΩ 精度：0.2%±2 mΩ
10	交流負載測量	0~300VA分辨率：0.002VA精度：0.2%±0.02 VA
11	升流器功能	需配置外接升流器，輸出電流0~150A，方便進行間隙CT通流或電流法測變比試驗
12	測試功能	各種型號CT、PT的直阻、勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試
13	測試時間	測試速度快，穩態CT一分鐘以內完成，暫態CT兩分鐘以內完成
14	一鍵式操作	測試儀必須具備一鍵式操作，在不設置參數的情況下具有猜銘牌功能，設置參數情況下要求一次設置完成所有測試項目
15	報告處理	測試儀必須自帶打印機能夠現場打印試驗報告，并配有打印紙，同時也能夠U盤拷貝試驗報告通過上位機軟件生成word文檔試驗報告，并能夠進行編輯修改
16	自測功能	要求測試儀具備現場自測功能，出線問題時能夠通過自測確定是否儀器故障，便于快速判斷問題
17	試驗接線	測試儀面板上要求具備詳細的每項試驗接線圖，方便試驗時查看
18	輸入電源電壓	AC220V±10%，50HZ

信息整理：互感器伏安特性測試儀生產廠家揚州拓普電氣科技有限公司
