簡要說明
TPQJC保護電路連續性試驗裝置適用于測量各種電機、電器、儀器儀表、電纜橋架等設備的接地端和可觸及的金屬殼體的電阻值(顯示為電阻兩端的電壓降值)。本儀器具有AC 0～25A電流可調，電壓降測量范圍：0～10.00V，儀器具有超流自動保護功能。本測試儀具有測量準確性高，測試功能強，速度快、操作方便，功能靈活多變、體積小等特點。
用途特點
1、用途：廣泛用于測量各種電機、電器、儀器儀表等設備的接地端和可觸及的金屬殼體的電阻值。電纜橋架兩個直線段和與之配套的連接板及連接螺栓之間的電壓降，根據電流和電壓降計算實際阻抗值。
2、特點：測量準確性高，測試功能強，速度快、操作方便，功能靈活多變、體積小等特點。
使用條件
1、環境溫度：-10℃～+40℃
2、相對濕度：≤ 80%
3、供電電源：AC 220V±10% 50Hz±2Hz
技術參數
1、測量范圍：AC 0～10.00V （±3%±2個字）
2、輸出電流：AC 0～25A 連續可調（±3%±2個字）
3、輸出電壓：AC 10V
4、保護電流：≥30A （儀器自動保護，不顯示。）
5、定時時間范圍：5～99S（倒計時），任意設定，≤±5%
保護電路連續性試驗規程
試品要求
試品應包括兩個直線段和與之配套的連接板及連接螺栓等。當防護層為非導電性涂層時，還應包括一組跨接導線。
試驗準備
用相適應的除油劑將被試樣品清洗干凈，不得帶有油污，并安裝好附件。
試驗方法及結果判定
按JBT/1026-2013規定在被試樣品上通以25A（±0.1A）的交流電流，電流的頻率為50Hz～60Hz，是由一個空載電壓不超過12V的電源提供的。

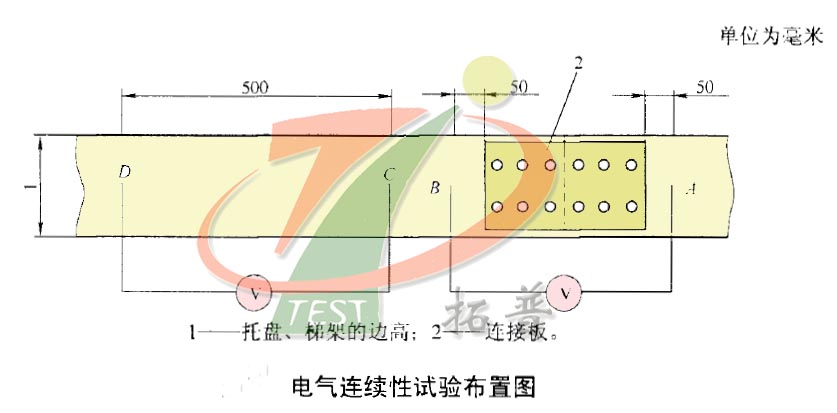

按下圖的布置測量距連接板各端50mm±20mm處A、B之間的電壓降，然后再測無接點處C、D之間的電壓降。根據電流和電壓降計算阻抗值，其中跨接點處應小于或等于50mΩ,無接點處應小于或等于5mΩ/m，出廠檢驗時，只檢驗A、B之間的阻抗值是否符合要求。

信息整理：電纜橋架保護電路連續性試驗裝置生產廠家揚州拓普電氣科技有限公司
