【恒遠】效率測控儀SWJ-3型冰頭、水位監測裝置多路參數輸出、可通訊
【恒遠】效率測控儀SWJ-3型冰頭、水位監測裝置多路參數輸出、可通訊
【恒遠】效率測控儀SWJ-3型冰頭、水位監測裝置多路參數輸出、可通訊
、可通訊
一、概述
SWJ-3型水位監測裝置分別接受上游、下游兩路液位傳感器送來的模擬信號，經A/D轉換送CPU處理計算，通過液晶屏直觀顯示上游水位、下游水位和水頭值，并輸出三路模擬量分別對應上游水位、下游水位和水頭。每組監測量有六對繼電器報警、RS485通訊、4～20mA輸出，且量程及報警值可通過按鍵任意設置。
二、特點
■ 單片機系統采用MCS-51系列，經內部分頻后產生測量定時脈沖，周期為2us，其測量精度可達0.01Hz，穩定性高，不變。
■ 顯示電路采用液晶屏漢字顯示方案，直觀，方便查看。
■ *的WATCHDOG和電壓監控電路能對計算機的工作情況進行監控，當上電、掉電或電壓不穩定時，符合工業SPI標準的串行存儲器能保護計算機中的信息。當計算機死機時，看門狗能自動產生復位信號重新啟動計算機工作，大大提高了儀器的可靠性。
■ 可輸出多路參數，并可通訊。
三、技術參數
■測量信號： 2路液位變送器
■測量精度： 非線性度＜0.25%
■數顯內容： 上游水位；下游水位；水頭值；6路報警輸出設定值
■開關量輸出信號： 6路，每點可由用戶在所定范圍內整定。
■輸出接點容量： /250VAC，/30VDC
■工作環境： 溫度0～50℃ 濕度＜85%RH
■外形尺寸： 盤裝144×144×185mm
■電源： 110V/220VDC或 AC110/220V/50Hz
■功耗： 10W
四、面板說明
http://www.kindlingtouch.com/st145604
1、顯示窗顯示設置參數、運行值
2、按鍵區用于設置儀表參數

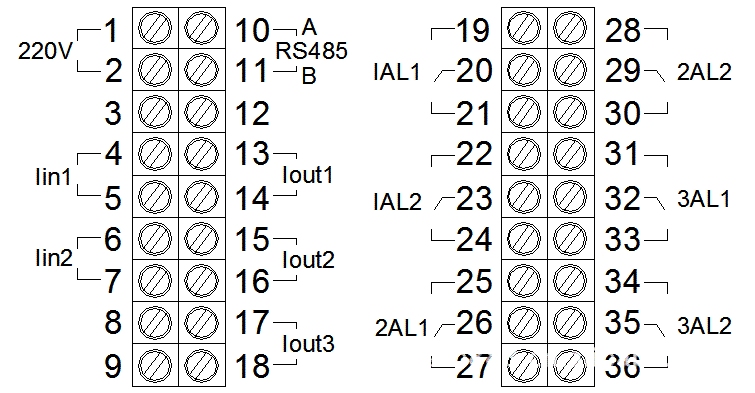

五、接線端子
電源：AC220V DC110~340V
Iin1:上游液位變送器，4為+24V，5為信號;
Iin2:上游液位變送器，6為+24V，7為信號
模擬量輸出：Iout1上游液位Iout2下游液位Iout3水頭液位
RS485:通訊端子
AL1、AL2、AL3 :上游、下游、水頭的液位變化報警輸出
SWJ-3型水位水頭監控儀分別接受上游、下游兩路液位傳感器送來的4~20mA模擬信號，經CPU處理計算，通過液晶屏直觀顯示上游水位、下游水位和水頭值，并輸出三路模擬量分別對應上游水位、下游水位和水頭。監控儀輸出六路開關量作為報警輸出、三路模擬量及RS-485通訊，且量程及報警值可通過按鍵根據現場需要設置參數。
技術參數：
輸入信號： 上游、下游液位變送器的4-20mA模擬量
測量精度： 0.2 %，
顯示內容： 上游水位，下游水位，水頭值，6路開關量設定值及狀態。
開關量輸出：上、下游和水頭各兩路開關量，每點可由用戶整定。
接點容量： 1A/250VAC，1A/30VDC
模擬量輸出：4～20mA 3路
工作環境： 溫度-10～65℃ 濕度＜85%
外形尺寸： 144X144X165mm
開空尺寸為：138X138mm
電源： AC/DC220V
接線端子：
外形尺寸：
