過濾脫水結構

重力脫水區：通常較長，且可設計為傾斜式，能使物料在重力作用下脫去大量游離水，如一些帶式壓濾機的重力脫水段長度可達 5 米以上，泥漿在被擠壓前可基本完成重力脫水，失去流動性。脫水壓濾機結構特點

楔形脫水區：由上下濾帶形成楔形結構，對物料施加擠壓力進行預壓脫水，為后續的壓榨脫水做準備，保證物料在進入壓榨脫水段時具有合適的含液量及流動性。

壓榨脫水區：由多個直徑不同的壓榨輥組成，輥系排列科學有序，壓榨脫水輥直徑比率大，通過濾帶對物料施加不同程度的壓力和剪切力，使物料進一步脫水。

濾帶相關結構

濾帶材質：一般采用聚脂單絲、平紋和螺旋網等材質的濾帶，具有高強度、耐磨損、耐腐蝕性等特點，能適應不同種類的物料脫水需求，同時保證良好的過濾效果和較長的使用壽命。

濾帶調整裝置：由氣缸、調整輥、信號反饋裝置和電氣系統等組成，可自動調整濾帶由于張力不均、輥筒安裝誤差、加料不均等原因造成的跑偏問題，保證壓濾機的連續性和穩定性。

濾帶張緊裝置：采用氣動或機械等方式對濾帶進行張緊，使濾帶具有足夠的張力，確保在脫水過程中能與壓榨輥緊密貼合，產生足夠的壓力和摩擦力，同時也有助于延長濾帶的使用壽命。

傳動與驅動結構

動力傳動機構：多采用機械或變頻無級調速裝置，調速范圍大，適應性廣，可根據不同的物料特性和生產要求，靈活調整濾帶的運行速度和壓榨輥的轉速，以達到脫水效果和生產效率。

驅動裝置：通常由減速電機等組成，通過帶動傳動輥筒，利用摩擦力驅動濾帶運行，為整個壓濾過程提供動力，運行平穩，噪音低。

其他輔助結構

布料器：安裝在重力脫水區前端，可將物料均勻地分布在濾帶上，使物料在重力脫水區能夠均勻地進行脫水，避免物料局部堆積，延長濾帶壽命。

清洗裝置：配備專門的濾帶清洗裝置，如高壓水槍等，在壓濾機運行過程中或停機后，可對濾帶進行清洗，去除濾帶上殘留的物料和雜質，保證濾帶的過濾性能和脫水效果。

機架：采用高強度的鋼材制作，結構剛度大，能夠支撐整個壓濾機的重量和運行過程中的各種作用力，保證設備運行平穩，同時外形設計美觀大方。

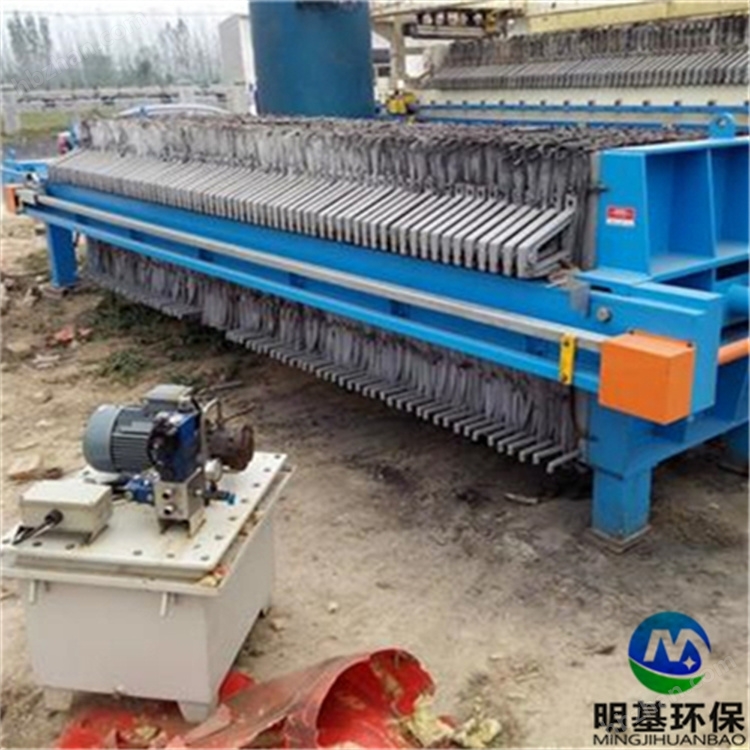

板框壓濾機

濾板與濾框結構：由交替排列的濾板和濾框構成一組濾室，濾板的表面有溝槽，其凸出部位用以支撐濾布，濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。脫水壓濾機結構特點

壓緊裝置：板與框通常用手動螺旋、電動螺旋和液壓等方式壓緊，使濾板和濾框之間形成密封的濾室，保證在過濾過程中物料不會泄漏，同時可根據需要調整壓緊力的大小，以適應不同的物料和過濾要求。

過濾介質：濾布作為過濾介質，夾在濾板和濾框之間，起到分離固體和液體的作用，濾布的材質和孔徑可根據物料的特性進行選擇，以滿足不同的過濾精度要求。

進料與排液結構：由供料泵將懸浮液壓入濾室，在濾布上形成濾渣，直至充滿濾室，濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出，過濾完畢后，可通入清水洗滌濾渣，洗滌后有時還通入壓縮空氣，除去剩余的洗滌液。
