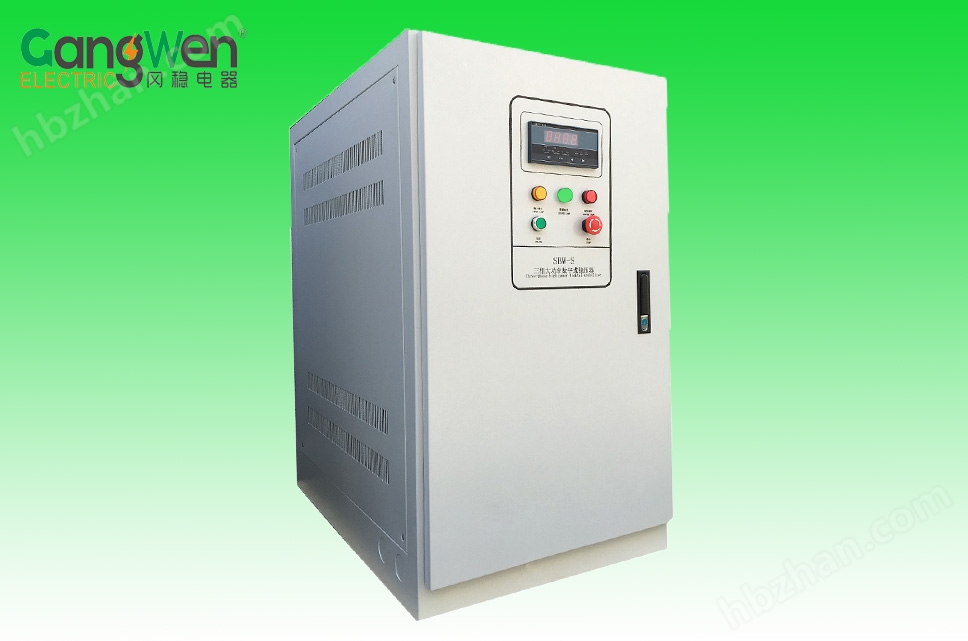

SBW(F)系列微機控制穩壓器

SBW(F)系列微機控制穩壓器簡要技術參照表

產品簡介

SBW-F三相分調大功率補償式穩壓器特別適用于三相電壓輸入不平衡的電網，或三相負荷嚴重不平衡，能分別對A、B、C三相電壓進行每相穩壓自動平衡，且保持電壓調節平穩的優點。由三相補償變壓器、三個單相調壓變壓器、傳動機構、電刷接觸系統、箱體和模擬控制三套系統等組成。調壓變壓器圓筒式繞組外表面經磨光加工，呈光滑的導體面,以便于電刷良好接觸；傳動機構由伺服電機和鏈輪鏈條組成；電刷接觸系統結構合理可靠；三相分調大功率補償式穩壓器相比具有容量大、損耗低、無波形畸變、電壓無級調節,輸出平穩，檢測儀表位置注目,指示準確； 手控自控隨意切換、設有過壓、欠壓、錯相、缺相、故障自停、旁路開關裝置、自動上電等，保護功能完善,控制功能強；適用負載廣泛、能承受瞬間超載、品種齊全、可長期連續工作、穩定可靠。

基礎指標 技術指標：

容 量：10KVA~3000KVA

輸入電壓：380V±20％或寬電壓特殊定制

輸出電壓：線電壓380V，相電壓220V±5％之內可選擇

穩壓精度：1％~5％可選

頻 率：50/60Hz

應變時間：≤0.05s

穩定時間：輸入電壓相對額定值階躍變化10％時，其穩定時間≤1s

保護功能：

過壓：輸出超過額定電壓+10％，延時3 - 5秒切斷輸出電源

欠壓：輸出低于額定電壓-15％，延時3 - 5秒切斷輸出電源

短路 ：當負載設備短路時，切斷輸出電源并發生聲光報警

過流 ：當負載設備過流時，切斷輸出電源并發生聲光報警

逆相 ：切斷輸出電源，并發生聲光報警

缺相 ：切斷輸出電源，并發生聲光報警

旁路 ：當穩壓器故障或維修時，具備電源手動或自動直通裝置

產品優勢

控制方式：模擬控制電路

參數設置：電位器調整

顯示載體：指針式表頭顯示電壓電流

產品特點：自動三相電壓平衡功能，容量大、效率高、無波形畸變、電壓調節平穩，適用負載廣泛，能承受瞬時超載

可選配：微機控制系統、RS-232遠程監控

工藝及技術優勢

電子元件：采用進口件，+60℃和-40℃高低溫儲存48小時。并由各種特性測試儀進行嚴格老化篩選

線路板：成品經高溫（+55℃）模擬工作狀態通電老化48小時并經過性能測試，確保線路板穩定可靠

集成控制電路：“真有效值采樣”，從根本上解決了波動畸變對穩壓性能的影響。

伺服電機：采用低速同步電機，省略變速機構，運轉穩定

變壓器線圈：采用二次真空侵漆，絕緣性能提高，達F級

晶體碳刷：采用英國A牌合金體碳刷，接觸電阻小，火花小，使用壽命長

機械結構：加裝滾針軸承，傳動輕便靈活，杜絕卡死現象

整機老化試驗：每臺穩壓器出廠前經72小時帶負載模擬波動老化檢驗
