1、概述

    TD-1-150LVDT位移傳感器具有體積小、精度高、性能穩定、可靠性好、壽命長等優點。在電廠環境溫度80℃～120℃的情況下，可連續運行一個汽輪機大修周期而不需更換維修。

TD-1-150LVDT位移傳感器產品出廠時可配有變送器，訂貨時請說明。


2、TD-1-150用途

    適用于油動機行程、閥位的監測和保護。

3、技術參數

n  線性量程：0～1000mm，共12種規格（詳見技術指標及尺寸表）。

n  初級阻抗：不小500Ω（振蒎頻率為2kHz）。

n  非線性度：不大于0.5% F·S 。

n  工作溫度：普通型-40℃～+150℃；高溫型-40℃～+210℃（+250℃持續30分鐘）。

n  溫漂系數：小于0.03% F·S / ℃。

n  激勵電壓：3Vr ms(1～5 Vr ms)。

n  引出線：三根特氟隆絕緣護套線，外有不銹鋼護套軟管。

n  耐受振動：20g（可達2 kHz）。

n  執行標準：參照JJF 1305-2011 。

                                 技術指標及尺寸表

4、外形及安裝尺寸

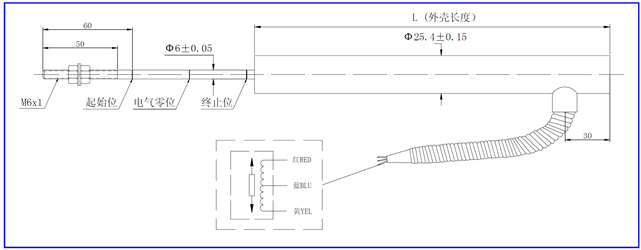

                                                    TD-1系列位移傳感器外形尺寸圖

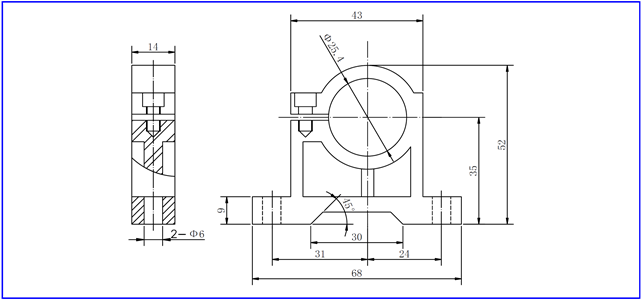

                                    安裝支架圖

5、TD-1-150訂貨指南

訂貨代號： TD-1-A□□□□-B□□-C□□-D□□

注：TD-1G表示高溫型位移傳感器，TD-1N表示耐磨型位移傳感器，TD-1GN表示高溫耐磨型位移傳感器。

傳感器行程選擇：A□□□□（直接填寫行程，單位為mm）

傳感器引線長度選擇：B□□（直接填寫引線長度，單位為0.1m,默認值1m）

引線方式選擇：C□□

               *01：直接引線
                02：航插頭引線

配套變送器選擇：D□□

*01：不配變送器
           02：配變送器（注明訂貨代號，參見XCBSQ系列訂貨指南）

標示*為出廠默認值，如有特殊要求，請在訂貨時說明。

綜合舉例：訂貨代號為“TD-1-0100-01-01的產品是指行程100mm、直接引線且引線長度為1m且不配置相應變送器的TD-1系列位移傳感器。
